الفحص وفق الرسومات
ضبط جودة مكونات التحبيب
تحدد JINFENG متطلبات الفحص من رسم المكون ومتطلبات المادة ومواصفات الطلب. يُكيّف نطاق الفحص حسب المنتج، بما يشمل ألواح قوالب التحبيب وسكاكين التحبيب وحواملها.
الفحص داخل المصنع
- فحص الأبعاد
- اختبار الصلابة
- فحص فتحات القالب
- فحص السطح
- اختبار ضغط قنوات التسخين وتسربها
- كشف عيوب السطح الصلب ووصلات اللحام الصلب
- اختبارات المواد والخواص الميكانيكية
يمكن عند الحاجة ترتيب اختبار بالموجات فوق الصوتية من خلال جهة فحص خارجية مؤهلة.
الفحص وفق الرسومات ومتطلبات الطلب
يمكن للعملاء تحديد الأبعاد الحرجة ونقاط الفحص المطلوبة واحتياجات الوثائق خلال مرحلة الطلب. يُتفق على السماحات وشروط الاختبار ومتطلبات القبول لكل طلب على حدة.
يوفر الرسم مرجعًا للأبعاد وواجهات التوصيل ومناطق العمل ونقاط الفحص. عند استخدام عينة، تساعد معلومات الأبعاد والمعدات المتاحة في تحديد نطاق الفحص.
تعمل JINFENG وفق نظام إدارة جودة ISO: اتفاق فني وتأكيد الرسم، ثم خطة ضبط أثناء التصنيع، وفحص ذاتي من المشغل وفحص متخصص، ثم فحص نهائي للمنتج.
ينبغي تضمين أي طريقة فحص أو متطلب وثائق خاص بالعميل في طلب عرض السعر. يتيح ذلك تحديد العمل المطلوب قبل إتمام الطلب.
اختبارات المواد الخام والخواص الميكانيكية
تُفحص مطروقات ألواح القالب عند وصولها للتحقق من التركيب والأبعاد والصلابة والعيوب الداخلية، وتُورّد مع شهادات المصنع وتقارير اختبارات الشد والصدم.
مركز فحص JINFENG مجهز بما يلي:
- طاولة قياس من الغرانيت من الفئة 00 (دقة اختبار 9 µm)
- مجهر ميتالوغرافي

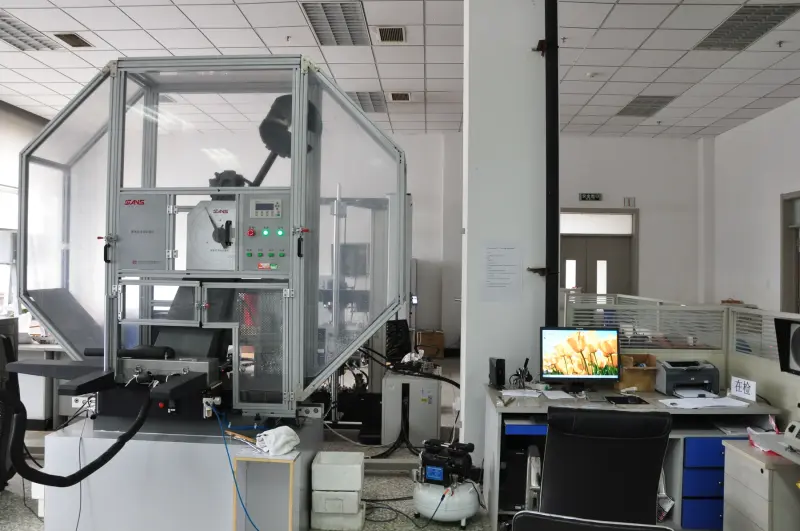

- آلات اختبارات الصدم والشد والانحناء
- محلل معادن محمول ومحلل كربون وكبريت بالأشعة تحت الحمراء
- أجهزة قياس صلابة مكتبية
- جهاز قياس خشونة السطح

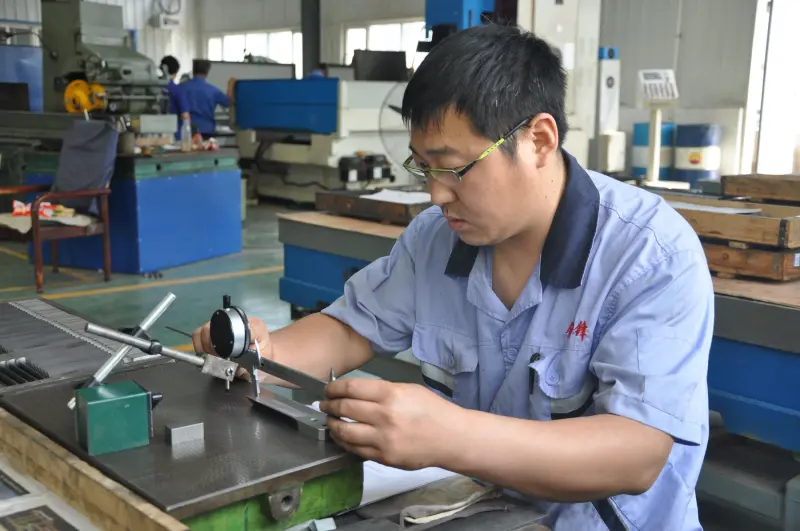

فحص الأبعاد
تجري JINFENG فحص الأبعاد داخل المصنع لمكونات التحبيب ذات الصلة. تُختار نقاط الفحص من الرسم وقد تشمل الأبعاد الكلية وخصائص التثبيت وأسطح تحديد الموضع وواجهات أخرى محددة.
اختبار الصلابة

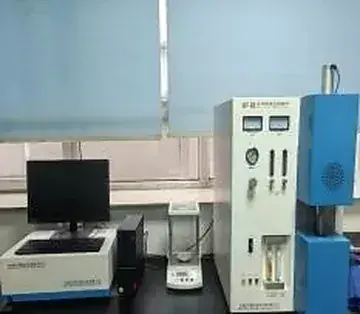

تتوفر لدى JINFENG معدات داخلية لاختبار الصلابة Rockwell C (HRC). تُحدد المادة ومنطقة العمل ومتطلبات الصلابة لكل طلب.
بالنسبة لسكاكين التحبيب، يرتبط أي نطاق صلابة منشور بمادة منطقة العمل المذكورة. ينبغي تضمين متطلبات الصلابة الخاصة في الرسم أو الطلب.

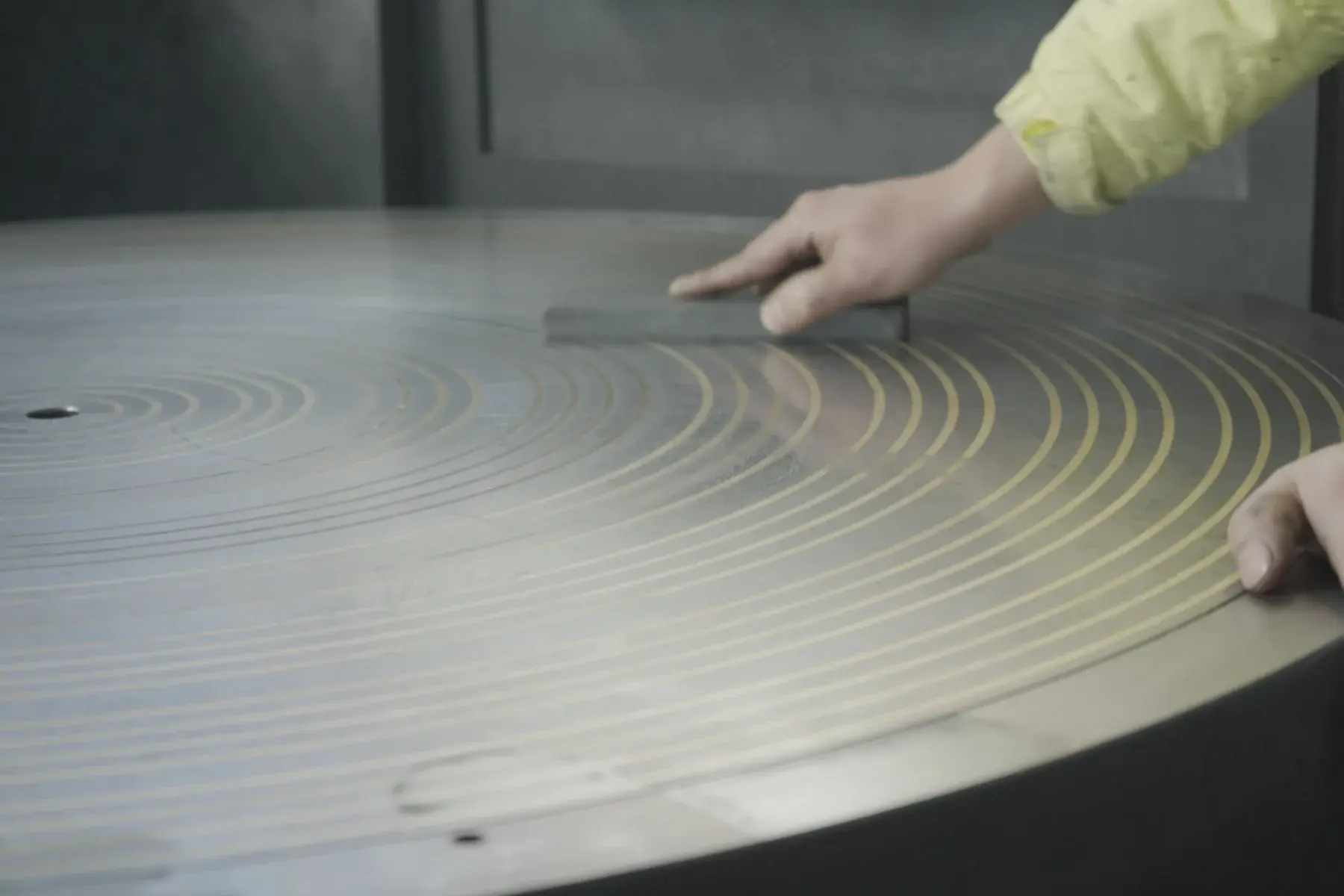

فحص فتحات ألواح القالب وأسطحها
في مشاريع ألواح القالب، تشمل قدرات الفحص الداخلية فحص الفتحات والأسطح. تُحدد العناصر المراد فحصها من رسم لوحة القالب ومتطلبات الطلب المتفق عليها.

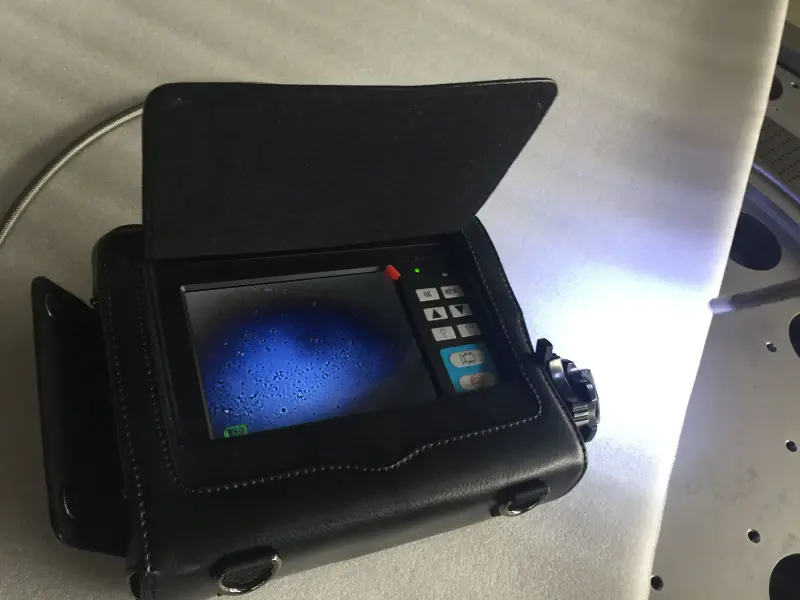

يمكن فحص الممرات الداخلية بمنظار صناعي، وإجراء فحص السماحات الهندسية واختبار تجانس حرارة السطح الصلب للألواح المكتملة.
يمكن تطبيق فحص السطح على مكونات تحبيب أخرى أيضًا عندما يكون ذا صلة بالقطعة ومنطقة العمل المحددتين.

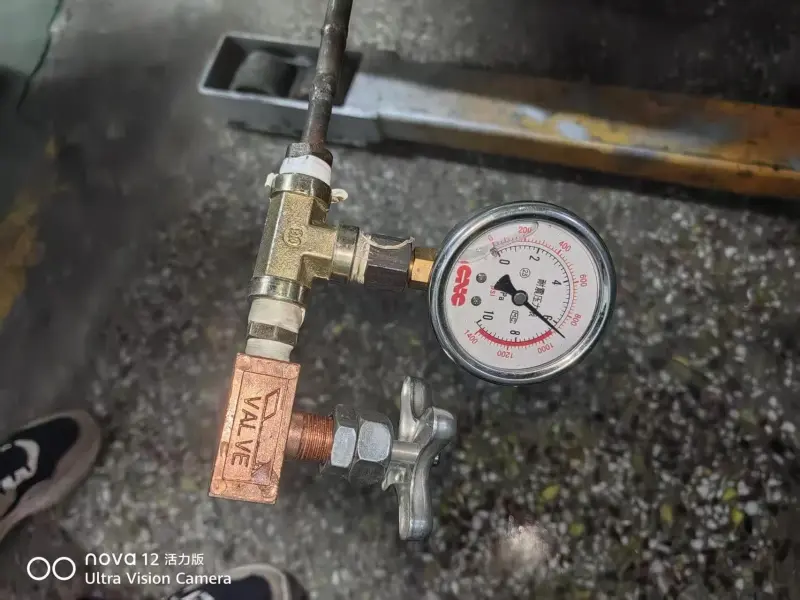

اختبار ضغط قنوات التسخين
تجري JINFENG اختبارات الضغط والتسرب لقنوات التسخين في أعمال ألواح القالب ذات الصلة. يُحدد موضع الاختبار وشروطه المطلوبة بحسب المكون ومتطلبات الطلب.
ينبغي للعملاء الذين لديهم طريقة اختبار أو متطلبات قبول محددة تقديمها خلال مرحلة الطلب للتقييم الفني.
فحص سكاكين التحبيب وحواملها
قد يشمل فحص سكاكين التحبيب الأبعاد والصلابة والأسطح وفق الرسم ومتطلبات المادة.
بالنسبة لحوامل السكاكين، يُعد نطاق الفحص وفق أبعاد الحامل ووصلة العمود وواجهات التثبيت وخصائص مواضع السكاكين المبينة في الرسم.

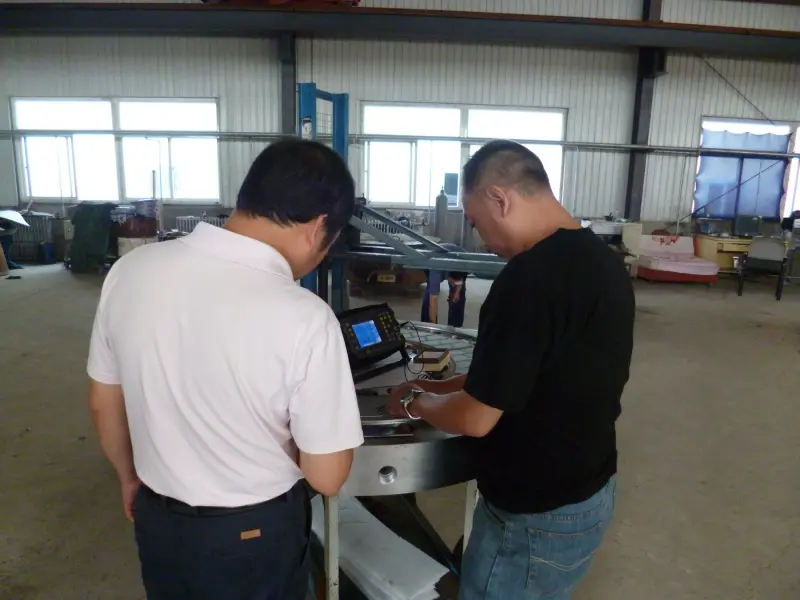

كشف العيوب والاختبار بالموجات فوق الصوتية من جهة خارجية
تكشف JINFENG العيوب داخل المصنع في وصلات اللحام الصلب والأسطح الصلبة، بما يشمل فحص السطح الصلب بالسوائل الملونة النافذة، وتصدر تقارير كشف العيوب.
إذا تطلب المشروع توثيقًا مستقلًا، يمكن ترتيب اختبار بالموجات فوق الصوتية (UT) عبر جهة فحص خارجية مؤهلة. ينبغي تحديد النطاق المطلوب مع الطلب لتنسيق مشاركة الجهة الخارجية ضمن أعماله.
معلومات تُحدد مع الطلب
يرجى تضمين معلومات الفحص ذات الصلة بالمكون:
- رسم المنتج ورقم مراجعته
- الأبعاد الحرجة أو واجهات التوصيل
- متطلبات المادة ومنطقة العمل
- طرق الفحص المطلوبة
- متطلبات الفحص من جهة خارجية إن وجدت
- الوثائق المطلوبة مع الطلب
- متطلبات القبول الخاصة بالعميل
استخدموا إرشادات اختيار متطلبات الفحص لإعداد النطاق قبل طلب عرض السعر.
أسئلة شائعة
هل تُطبق الفحوص نفسها على كل مكون؟
يُختار نطاق الفحص وفق رسم المكون ومتطلبات المادة ومواصفات الطلب.
هل يمكن ترتيب اختبار بالموجات فوق الصوتية؟
نعم. تكشف JINFENG العيوب داخل المصنع، ويمكن ترتيب اختبار UT مستقل عبر جهة فحص خارجية مؤهلة عند حاجة المشروع.
متى ينبغي طلب وثائق الفحص؟
يرجى تحديد متطلبات الوثائق خلال مرحلة الطلب حتى يُحدد النطاق المتاح قبل تقديم عرض السعر.
تحديد متطلبات الفحص لديكم
أرسلوا الرسم ومتطلبات الفحص مع طلب عرض السعر.
