Φ250–Φ1570 mm · حتى 7,584 فتحة
ألواح قوالب التحبيب
لإنتاج PP وPE والبوليمرات المتخصصة على خطوط بسعات 200,000–600,000 طن/سنة، بسطح صلب من سيرمت TiC-NiCr.
ألواح القالب · سكاكين التحبيب · حوامل السكاكين

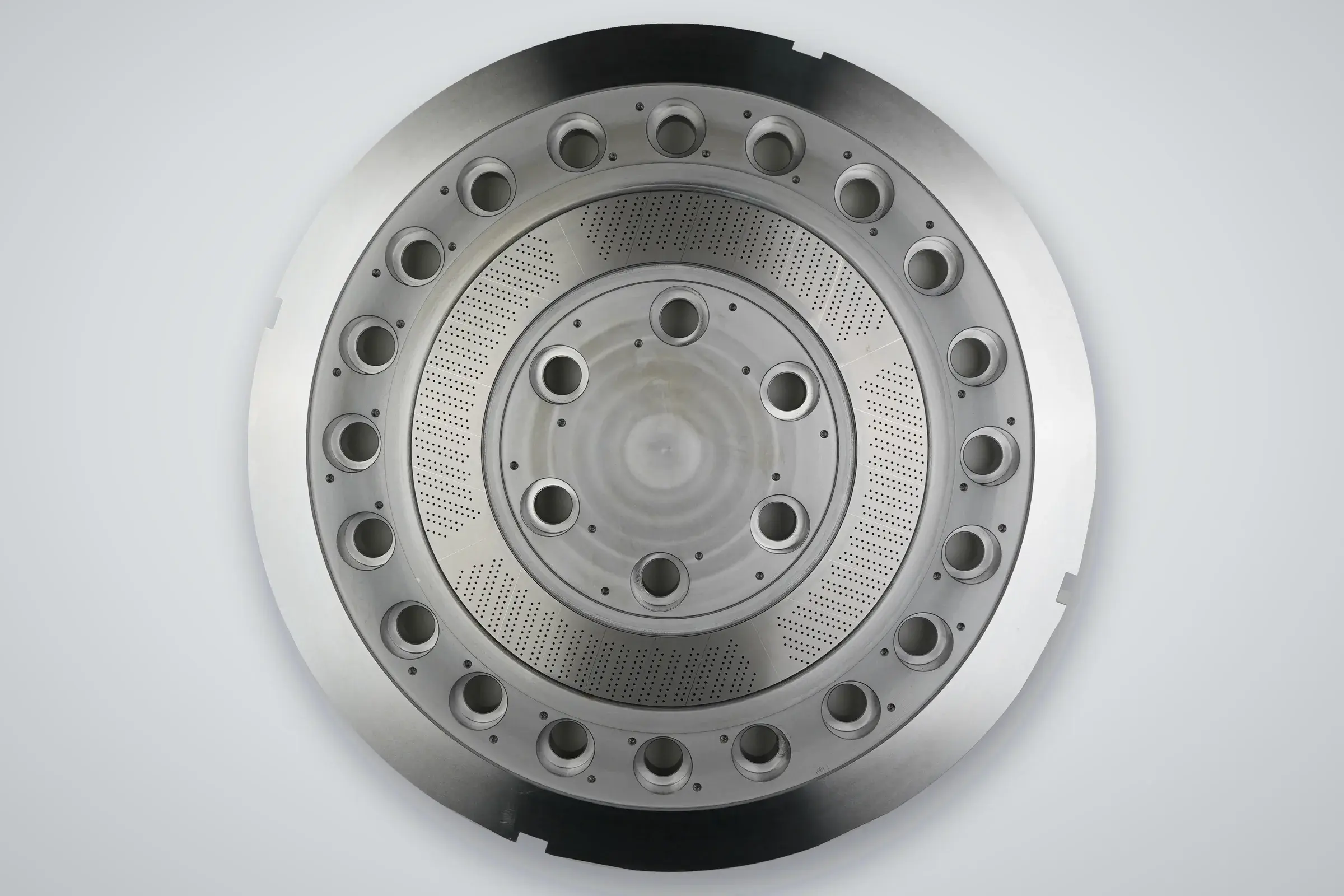

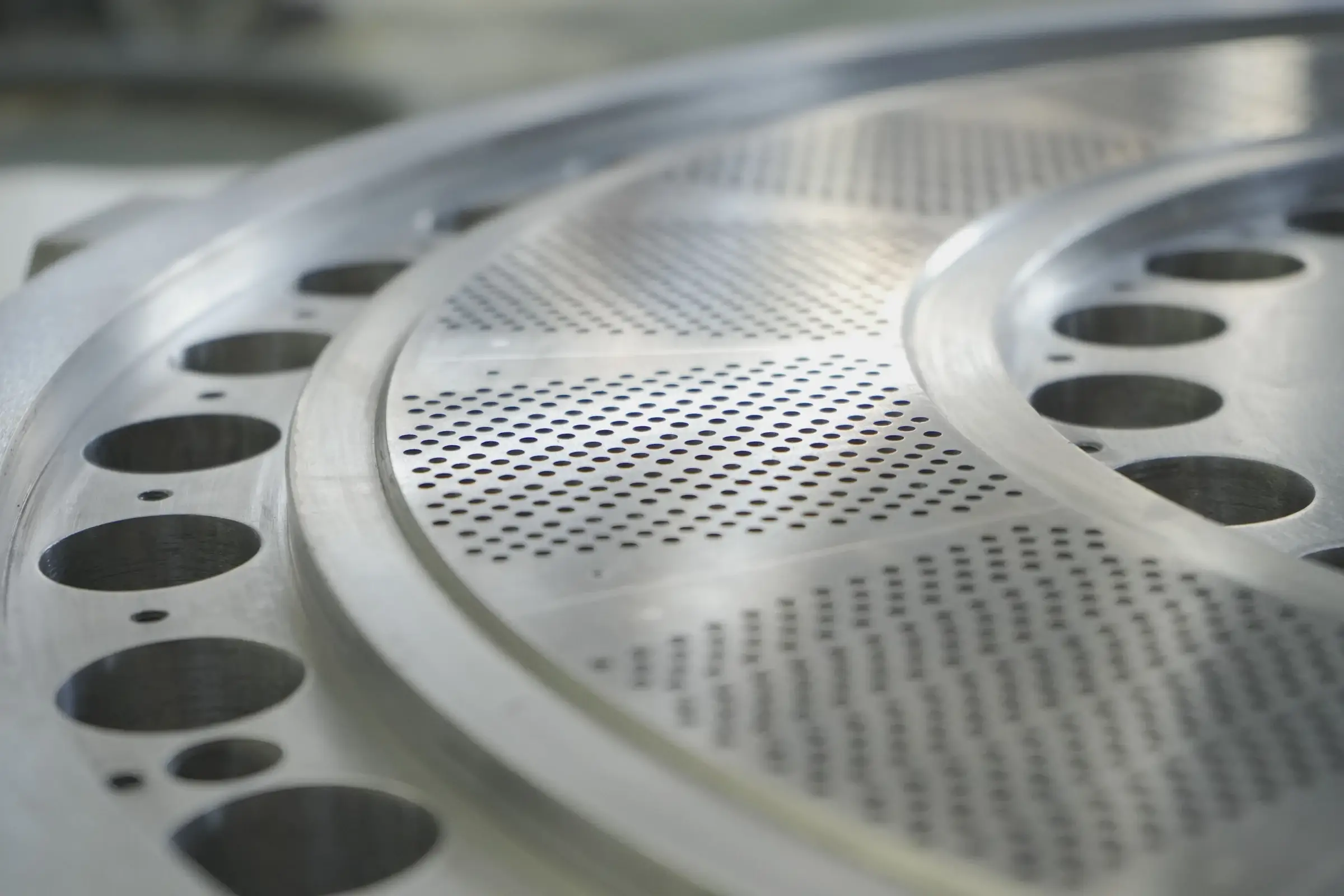

ألواح قوالب التحبيب تحت الماء لخطوط PP وPE الكبيرة
تُصنع وفق الرسم أو العينة المقدمة منكم، بسطح سيرمت صلب طوّرته JINFENG وربطته باللحام الصلب في الفراغ. تعمل الألواح المرجعية على خطوط بسعات من 200,000 إلى 600,000 طن/سنة.
- 1993
- تصنيع مكونات التحبيب منذ
- 71
- ألواح قالب مرجعية لخطوط البولي أوليفين
- Φ1570 mm
- أكبر لوحة قالب، تضم 7,584 فتحة
- 600,000 طن/سنة
- أكبر خط جرى توريده، لإنتاج PP على Coperion ZSK 380
منتجاتنا

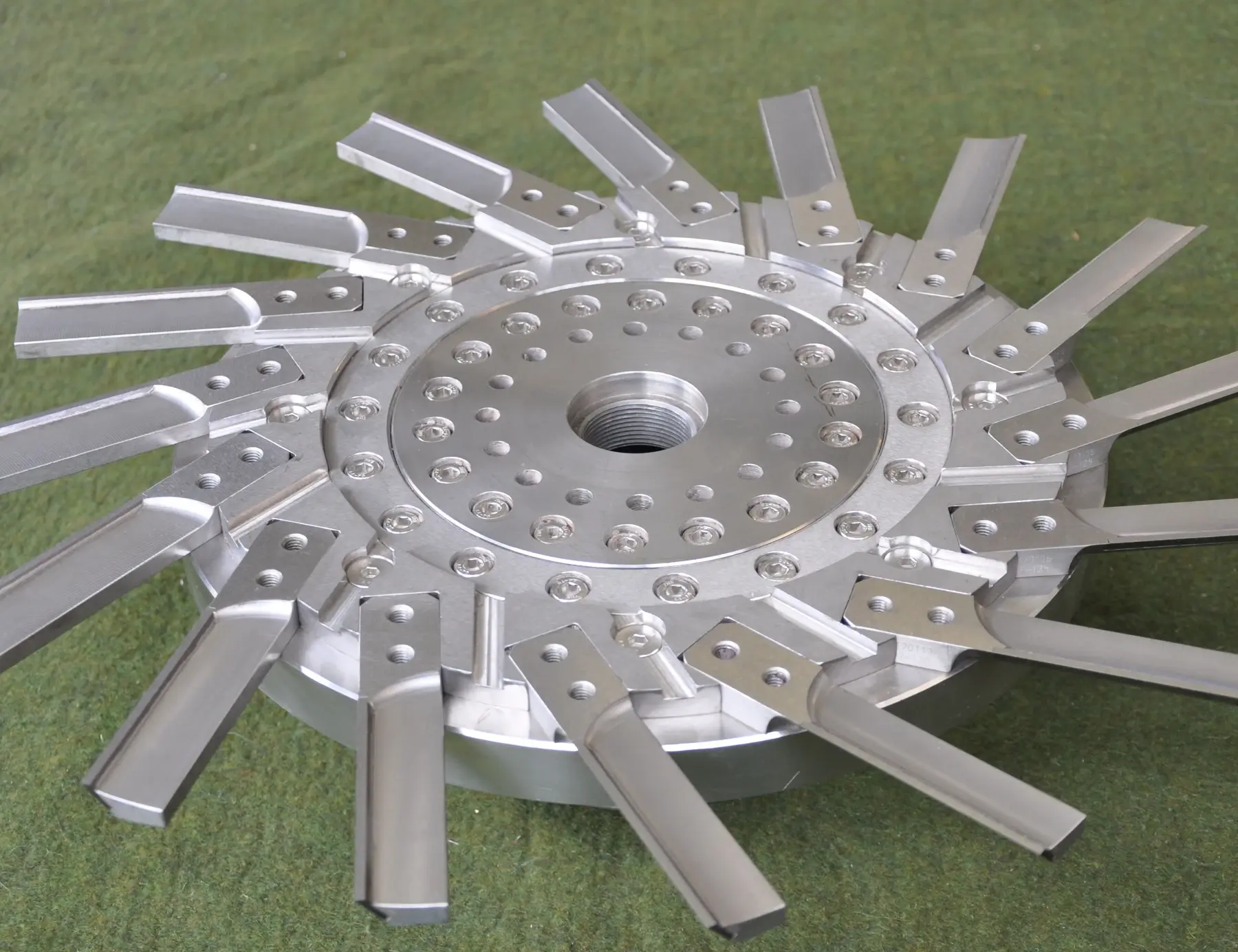

ألواح القالب وسكاكين التحبيب وحوامل السكاكين
مكونات قسم القطع في جهاز التحبيب تحت الماء من مصنع واحد.
سكاكين السيرمت: عمر مرجعي 3+ أشهر

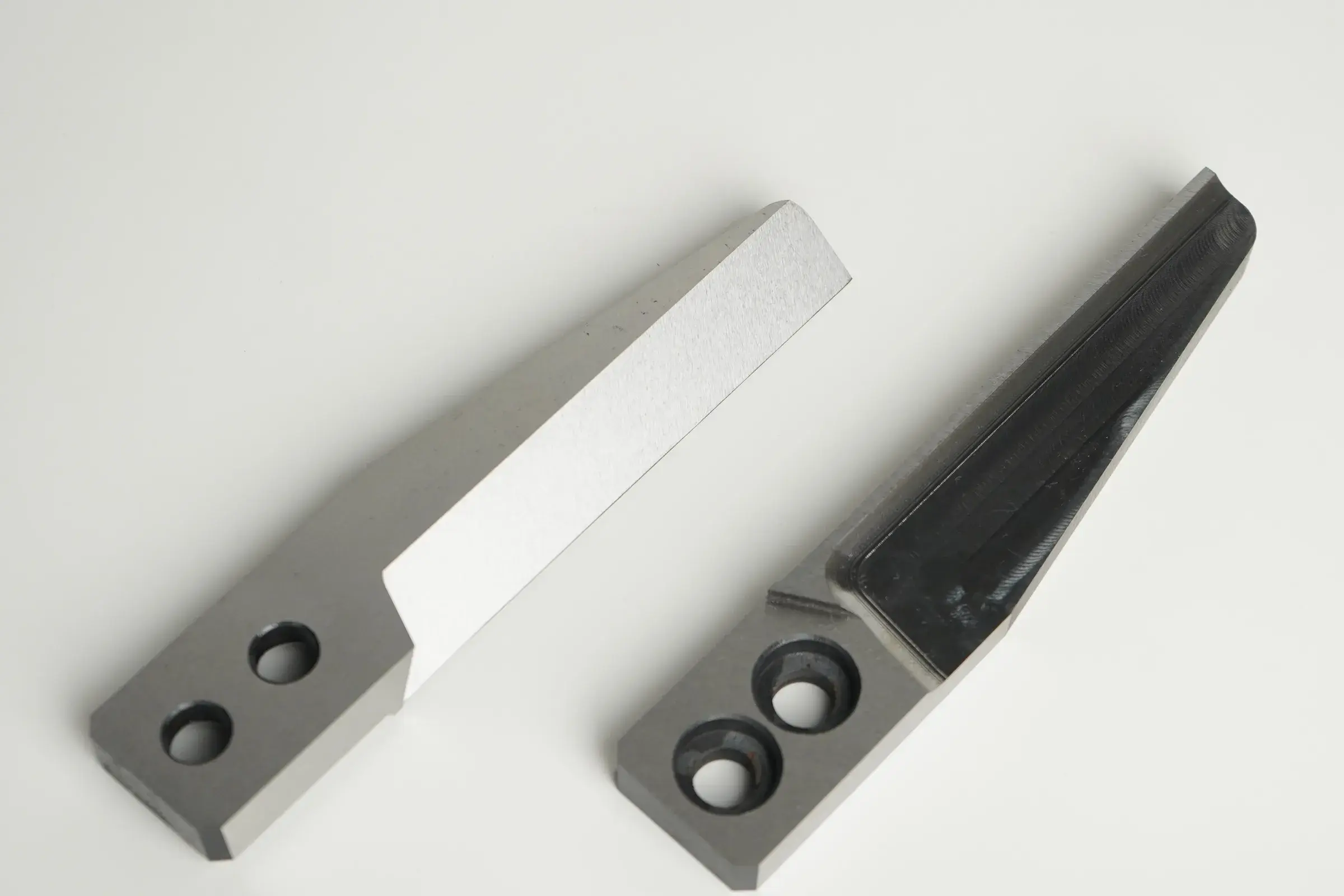

سكاكين التحبيب
سكاكين كاملة بمناطق عمل من سيرمت TiC-NiCr أو TiC-Fe أو فولاذ الأدوات، تُصنع وفق الرسم أو العينة المقدمة منكم.
متاح أيضًا: ألواح قوالب EVA وPOE وEVOH · إصلاح ألواح القالب · قطع غيار أجهزة التحبيب تحت الماء
لماذا JINFENG
ما يدخل في صناعة لوحة قالب JINFENG

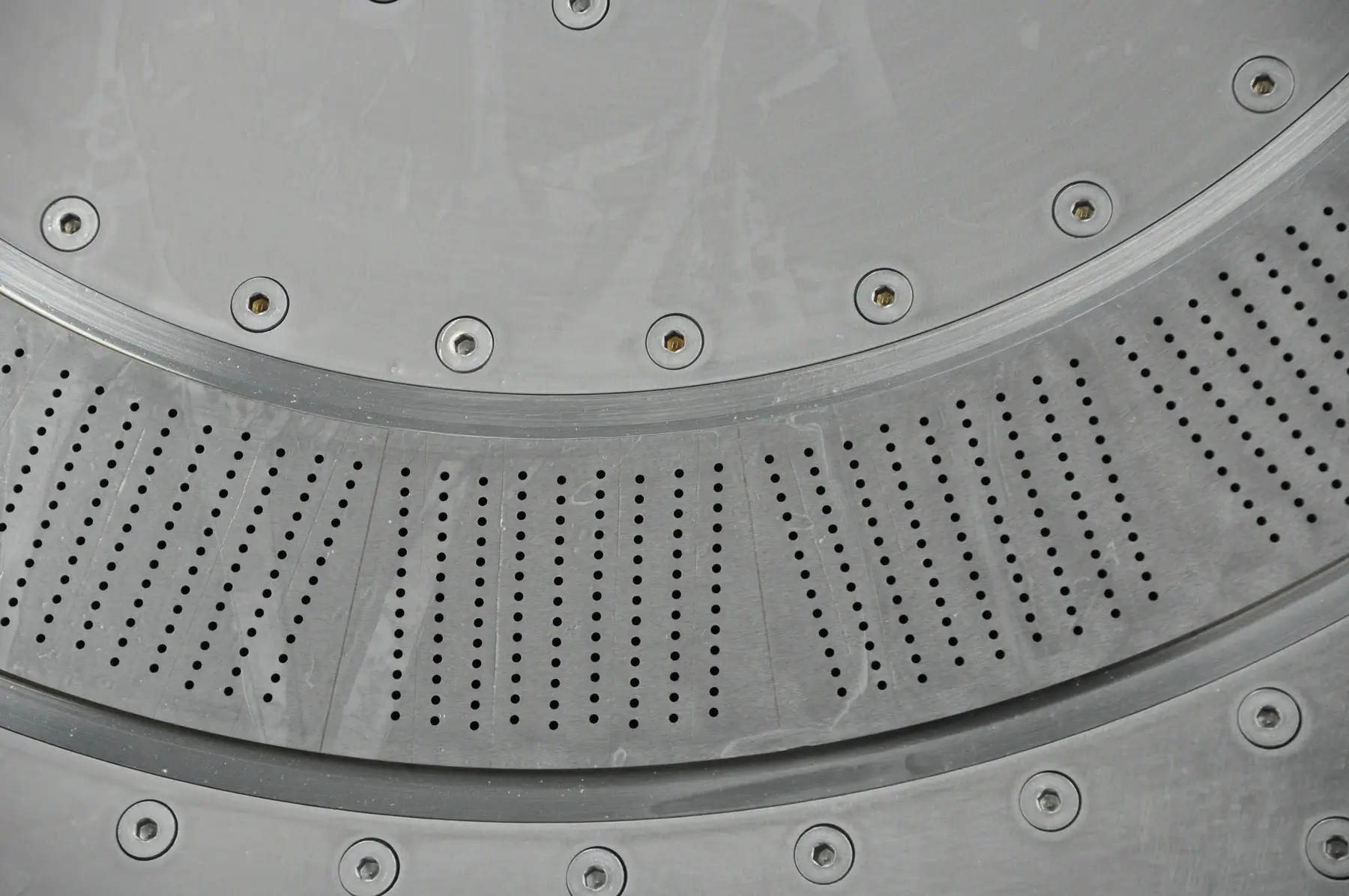

سطح سيرمت صلب من تطويرنا
طوّرت JINFENG سيرمت TiC-NiCr داخل الشركة. يحافظ على صلابته حتى نحو 800 °C، ويقاوم التآكل الناتج عن السكاكين والتكهف، ويرتبط جيدًا بالجسم المصنوع من الفولاذ المقاوم للصدأ.
تصميم حراري للألواح الكبيرة
تتحقق محاكاة الحرارة وتدفق المصهور من توزيع قنوات التسخين قبل التشغيل الميكانيكي، للحفاظ على تجانس الحرارة عبر آلاف الفتحات وتقليل خطر تجمد المصهور فيها.

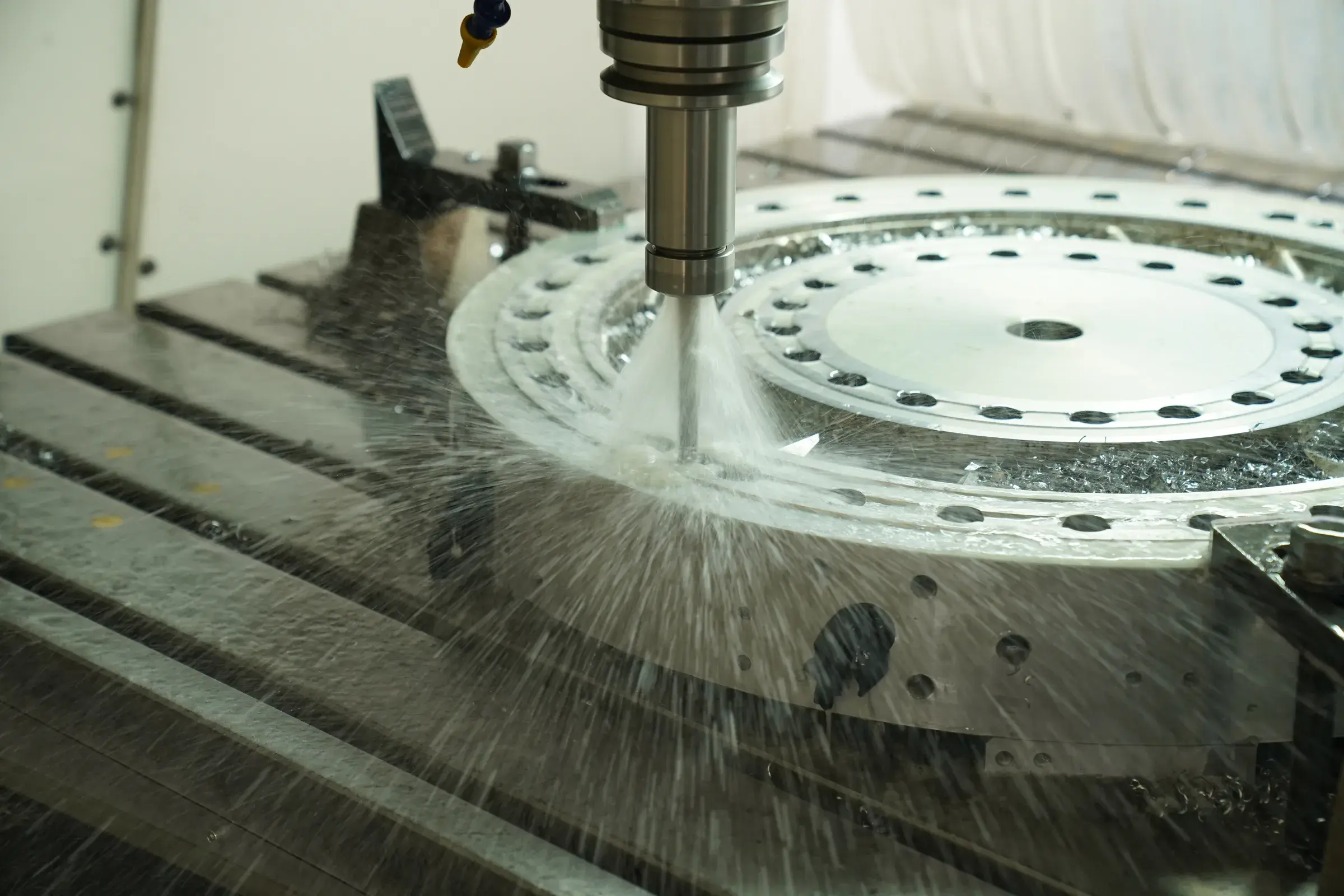

تشغيل ميكانيكي ولحام صلب داخل المصنع
تُنفذ عمليات التشغيل الميكانيكي وثقب فتحات القالب والتجليخ واللحام الصلب في الفراغ داخل ورشة JINFENG في Shenyang.
- 0.01 mm
- استدارة فتحات القالب على خمس آلات ثقب CNC ثنائية الرأس
- 0.005 mm
- التوازي على آلات تجليخ بطاولة دائرية قطرها 1.2 m و1.8 m
- 2.5 m
- آلة تفريز بوابية CNC
- ±2 °C
- تجانس الحرارة في أفران اللحام الصلب في الفراغ بمقاسي 1.5 m و1.7 m
مشاريع مرجعية
ألواح قالب لخطوط PP وPE الكبيرة
منذ لوحة Tianjin Sinopec SABIC بسعة 450,000 طن/سنة في 2012، وكانت حينها الأكبر من نوعها، زودت JINFENG مصانع بولي أوليفين ذات نطاق عالمي بألواح القالب.
600,000 طن/سنة
PP · Coperion ZSK 380
- لوحة القالب
- Φ1223 × 112.5 mm
- فتحات القالب
- 3,375
- بدء التشغيل
- 2023
500,000 طن/سنة
PE · JSW CIM 510
- لوحة القالب
- Φ1570 × 135 mm
- فتحات القالب
- 7,584
- بدء التشغيل
- 2025
450,000 طن/سنة
PE · Kobe LCM 500 / LCM 560
- لوحة القالب
- Φ1430 × 165 mm
- فتحات القالب
- 4,652–4,850
- بدء التشغيل
- 2018–2024
450,000 طن/سنة
PP · JSW CMP 387
- لوحة القالب
- Φ1300 × 160 mm
- فتحات القالب
- 2,832
- بدء التشغيل
- 2012
أعمال المشاريع
مشاريع مختارة
لوحة قالب لخط بولي بروبيلين بسعة 450,000 طن/سنة
لوحة قالب بقطر Φ1300 mm تضم 2,832 فتحة لخط JSW CMP387، وكانت حينها أكبر لوحة قالب من نوعها.
توريد سكاكين في اليوم نفسه لمعالجة ذيول الحبيبات
تثلمت حواف سكاكين PE المستوردة وبدأ الخط ينتج حبيبات ذات ذيول. أرسلت JINFENG سكاكين من مخزونها مع فني جوًا في اليوم نفسه وساعدت في شحذها حتى عاد الخط لإنتاج حبيبات مطابقة.
لوحة قالب EVA لدرجة ذات مؤشر انسياب مصهور مرتفع
حلّت لوحة JINFENG المخصصة لـEVA مشكلات شكل الحبيبات والتصاقها التي واجهها الخط مع لوحة مستوردة عند إنتاج درجة ذات مؤشر انسياب مصهور مرتفع.
طريقة عملنا
من الرسم إلى التسليم
إرسال الرسم أو العينة
رسم أو صور أو القطعة الحالية، مع بيانات البوليمر وآلة البثق وجهاز التحبيب.
مراجعة فنية
يراجع مهندسونا واجهات التوصيل وتوزيع فتحات القالب والسطح الصلب وقنوات التسخين، ثم يقدمون عرض السعر.
التصنيع
التشغيل باستخدام CNC وثقب فتحات القالب والتجليخ واللحام الصلب في الفراغ داخل ورشتنا.
الفحص
فحص الأبعاد والصلابة وفتحات القالب والأسطح وضغط قنوات التسخين وفق الرسم.
التعبئة والتسليم
تُعبأ في صناديق للشحن. مدة توريد لوحة قالب جديدة 4–10 أشهر.
أسئلة شائعة
هل يمكن تصنيع لوحة قالب من رسم أو عينة؟
نعم. أرسلوا الرسم مع رقم مراجعته، أو اللوحة الحالية أو صورًا تبين أبعادها الرئيسية، مع البوليمر والكمية وظروف التشغيل.
كم تستغرق لوحة قالب جديدة؟
مدة توريد لوحة قالب جديدة 4–10 أشهر، بحسب الحجم والتصميم.
ما أحجام ألواح القالب التي تستطيع JINFENG تصنيعها؟
تتراوح الألواح المرجعية من نحو Φ250 mm إلى Φ1570 mm؛ وتضم أكبرها 7,584 فتحة لخط PE بسعة 500,000 طن/سنة.
هل يمكن إصلاح لوحة قالب متآكلة؟
نعم. تفحص JINFENG اللوحة أولًا ثم تقدم عرضًا للعمل، مثل إعادة التجليخ أو استبدال السطح الصلب. راجعوا إصلاح ألواح القالب.
