تجمد فتحات القالب في التحبيب تحت الماء: الأسباب والوقاية
الفتحة المتجمدة هي فتحة تصلب فيها البوليمر. في التحبيب تحت الماء، يكون وجه قطع اللوحة داخل ماء التبريد بينما يجب أن يبقى المصهور داخلها سائلًا؛ لذلك تعمل كل لوحة قرب الحد الذي قد يتجمد عنده المصهور في الفتحات. يوضح هذا المقال الأسباب الرئيسية وما يمكن أن يحققه تصميم اللوحة وتشغيلها لمعالجتها.
نُشر بتاريخ 25/09/2026 بواسطة هندسة JINFENG، Shenyang Jinfeng Special Equipment Co., Ltd.
لماذا يتجمد المصهور في الفتحات
يخرج مصهور البوليمر من فتحات لوحة القالب ليدخل مباشرة إلى الماء. تنتقل الحرارة من مصهور البوليمر ومن وسط التسخين باتجاه وجه لوحة القالب الذي يتعرض للتبريد. وإذا كانت كمية الحرارة التي تفقدها إحدى الفتحات أكبر من كمية الحرارة التي تصل إليها، فإن البوليمر الموجود داخل تلك الفتحة يتصلب. تُظهر أعمال المحاكاة التي تجريها JINFENG أن عدم تجانس توزيع درجات الحرارة، أو انخفاض درجة حرارة لوحة القالب أكثر من اللازم، يؤدي إلى تجمد البوليمر عند طرف التصريف من فتحات لوحة القالب.

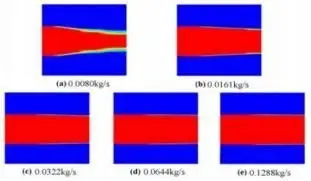

وتُظهر المحاكاة أدناه أيضًا أن موضع جبهة التصلب داخل فتحة القالب يتغير مع معدل التدفق عبر الفتحة: عندما يكون معدل التدفق منخفضًا، يتصلب البوليمر في موضع أبعد إلى داخل الفتحة؛ وعندما يرتفع معدل التدفق، يحتفظ المصهور بحالته المنصهرة حتى يصل إلى مخرج الفتحة.
الأسباب الشائعة
- عدم تجانس تسخين اللوحة. تعمل الفتحات البعيدة عن قنوات التسخين أو في مناطق ضعف تدفق وسط التسخين بدرجات أقل من بقية الفتحات.
- اتساخ قنوات التسخين أو انسدادها. تقلل الرواسب أو التسربات في القنوات انتقال الحرارة إلى جزء من اللوحة.
- انخفاض الإنتاج لكل فتحة. التشغيل دون المعدل التصميمي بكثير، أو بعدد فتحات مفتوحة أكثر من حاجة الإنتاج، يقلل التدفق في كل فتحة.
- تسلسل بدء التشغيل. وصول الماء إلى وجه القالب قبل استقرار تدفق المصهور عبر الفتحات يبردها قبل بدء عملها.
- برودة ماء العملية للدرجة. يعمل EVA وPOE في ماء مبرد عند نحو 7–15 °C، مقابل نحو 40–70 °C لـPP وPE، مما يجعل هاتين الدرجتين أكثر حساسية.
اتبعوا دائمًا تعليمات مصنع جهاز التحبيب وآلة البثق لبدء التشغيل والتشغيل؛ والنقاط السابقة إرشادات عامة.
كيف يقلل تصميم اللوحة تجمد الفتحات
يؤثر توزيع قنوات التسخين ومسار وسط التسخين والعزل بين الوجه المبرد والجسم المسخن جميعها في تجانس الحرارة. في التصاميم الجديدة، تبني JINFENG نموذجًا حراريًا ميكانيكيًا ثلاثي الأبعاد للوحة، وتستخدم ANSYS Fluent لمحاكاة وسط التسخين وتدفق المصهور وتصلب البوليمر، ثم تحسّن البنية قبل التشغيل الميكانيكي.
بعد التصنيع أو الإصلاح، تُختبر قنوات التسخين بالضغط وللكشف عن التسرب، ويمكن قياس تجانس حرارة السطح الصلب.
ما يُفحص عند تكرر تجمد الفتحات
- حددوا على مخطط الفتحات التي تتجمد. يشير تجمد الفتحات في المنطقة نفسها إلى مشكلة تسخين أو عزل في تلك المنطقة.
- تحققوا من حرارة تغذية وسط التسخين وتدفقه، وافحصوا القنوات بحثًا عن الاتساخ أو التسرب عند التوقف التالي.
- قارنوا معدل الإنتاج الفعلي بالمعدل التصميمي للوحة.
- راجعوا تسلسل بدء التشغيل مقابل دليل المعدات.
- إذا استمرت المشكلة، فاطلبوا تقييم تصميم اللوحة وحالتها.
أسئلة شائعة
ما الفتحة المتجمدة؟
فتحة تصلب البوليمر داخلها، فلم يعد المصهور يمر عبرها. تحمل الفتحات المتبقية تدفقًا أكبر، فتتفاوت أحجام الحبيبات ولا يعود الإنتاج متوازنًا عبر اللوحة.
هل يمكن فتح الفتحات المتجمدة أثناء التشغيل؟
أحيانًا باستعادة حرارة اللوحة ومعدل الإنتاج، لكن الفتحات التي تبقى متجمدة تحتاج عادة إلى تنظيف أثناء التوقف. إذا تجمدت الفتحات نفسها مرارًا، فينبغي فحص توزيع التسخين أو حالة قنواته.
هل يقلل تغيير تصميم اللوحة تجمد الفتحات؟
يمكن أن يقلله. يعتمد تجانس الحرارة عبر اللوحة على توزيع قنوات التسخين والعزل. تتحقق JINFENG من ذلك بمحاكاة الحرارة وتدفق المصهور عند تصميم ألواح جديدة.
هل تواجهون تجمد فتحات القالب؟
أرسلوا رسم اللوحة أو صورها وبيانات الخط ومخطط الفتحات المتجمدة لتقييمها لدى JINFENG.
