مواد السطح الصلب لألواح القالب: مقارنة WC-Co وTiC-Fe وTiC-NiCr

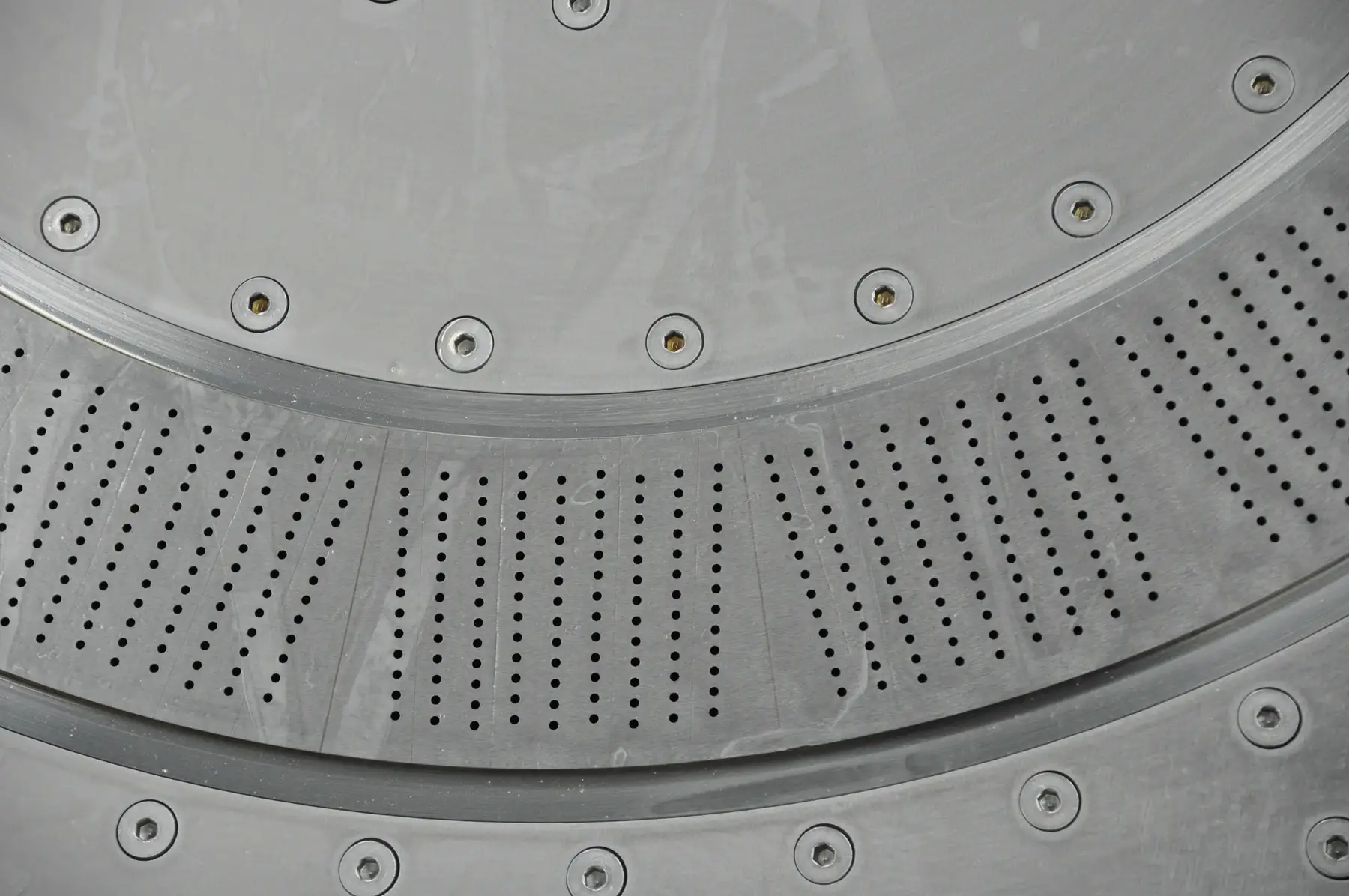

السطح الصلب هو الشريط المقاوم للتآكل على جانب القطع من لوحة القالب. تحدد مادته مدة احتفاظ وجه القالب باستوائه تحت السكاكين، ومقاومته للتكهف والتآكل الكيميائي في ماء العملية، ومدى موثوقية بقائه مرتبطًا بجسم اللوحة. تُستخدم ثلاث عائلات من المواد غالبًا.
نُشر بتاريخ 25/09/2026 بواسطة هندسة JINFENG، Shenyang Jinfeng Special Equipment Co., Ltd.
وظائف السطح الصلب
- مقاومة التآكل الناتج عن السكاكين العاملة عليه
- مقاومة التكهف والتآكل الكيميائي الناتجين عن ماء العملية
- الحفاظ على الصلابة عند حرارة التشغيل (الصلابة الساخنة)
- البقاء مرتبطًا بجسم اللوحة المقاوم للصدأ دون تشقق تحت الإجهاد الحراري
المواد الرئيسية الثلاث
| المادة | الصلابة | مقاومة الانحناء | مقاومة التآكل بالاحتكاك | مقاومة التآكل الكيميائي | قابلية اللحام بالجسم المقاوم للصدأ | الميل إلى التشقق |
|---|---|---|---|---|---|---|
| كربيد متلبد WC-Co | 66–68 HRC | 2,000–2,500 MPa | ممتازة | أضعف | صعبة | مرتفع |
| كربيد مرتبط بالفولاذ TiC-Fe | 61–63 HRC | 1,400–1,500 MPa | جيدة | أضعف قليلًا | جيدة؛ قابلة للتشغيل الميكانيكي | منخفض |
| سيرمت TiC-NiCr | 60–62 HRC | 1,500–1,800 MPa | ممتازة | ممتازة | جيدة | منخفض |
كربيد متلبد WC-Co
الخيار الأعلى صلابة وقوة مع مقاومة جيدة للتآكل بالاحتكاك. مقاومته للتآكل الكيميائي أضعف، ويصعب لحامه أو ربطه باللحام الصلب بجسم لوحة مقاوم للصدأ، مع ميل أعلى إلى التشقق.
كربيد مرتبط بالفولاذ TiC-Fe
صلابة وقوة ومقاومة للتآكل بالاحتكاك متوسطة. مقاومة الحرارة والتآكل الكيميائي أضعف قليلًا، لكنه قابل للتشغيل الميكانيكي وله قابلية لحام جيدة. تنتمي درجات Ferro-Titanit® إلى هذه العائلة.
سيرمت TiC-NiCr
صلابة وقوة متوسطتان مع مقاومة ممتازة للتآكل بالاحتكاك والحرارة والتآكل الكيميائي، وقابلية لحام جيدة بجسم مقاوم للصدأ. طورت JINFENG سيرمت TiC-NiCr الخاص بها، باستخدام TiC طورًا صلبًا والنيكل والكروم مع كميات صغيرة من التيتانيوم والألمنيوم رابطًا. تصل صلابته الساخنة إلى نحو 800 °C.
كيفية الاختيار
- كيمياء الماء والتآكل. عندما يكون التآكل الكيميائي أو التكهف موضع اهتمام، يكون TiC-NiCr الخيار الأقوى.
- موثوقية الربط. يسهل ربط TiC-Fe وTiC-NiCr بصورة موثوقة بالجسم المقاوم للصدأ مقارنة بـWC-Co.
- الدرجة ومؤشر انسياب المصهور. قد تتطلب المنتجات ذات المؤشر المرتفع مادة مختلفة للسطح الصلب؛ حسّنت JINFENG سطح لوحة لدى Qingdao Refining & Chemical ليناسب هذا الإنتاج، وهو يعمل باستقرار منذ ذلك الحين.
- المواصفات الحالية. إذا حدد الرسم مادة للسطح الصلب، فأرفقوها بالطلب.
كيف تصنع JINFENG السطح الصلب
تنتج JINFENG السيرمت داخل المصنع باستخدام أفران التلبيد في الفراغ (تجفيف، وضبط نسب، وخلط، وكبس، وتلبيد، وتجليخ أولي، وفحص، وقطع)، ثم تربط السطح الصلب بجسم اللوحة في أفران اللحام الصلب في الفراغ مقاس 1.5 m و1.7 m (3 × 10⁻⁴ Pa، وتجانس ±2 °C). تُفحص الأسطح الصلبة بالسوائل الملونة النافذة قبل اللحام الصلب، وتُكشف عيوبها بعده.
أسئلة شائعة
ما السطح الصلب للوحة القالب؟
الشريط المقاوم للتآكل على جانب القطع من اللوحة حول الفتحات، والذي تعمل عليه سكاكين التحبيب. يجب أن يقاوم تآكل السكاكين والتكهف الناتج عن ماء العملية والحرارة.
أي مادة للسطح الصلب تدوم أطول؟
يمتلك كربيد WC-Co المتلبد أعلى صلابة ومقاومة للتآكل بالاحتكاك، لكن مقاومته للتآكل الكيميائي أضعف ويصعب ربطه بجسم لوحة مقاوم للصدأ. يجمع سيرمت TiC-NiCr بين مقاومة ممتازة للتآكل بالاحتكاك والتآكل الكيميائي والحرارة وقابلية لحام جيدة، ولهذا طوّرته JINFENG.
هل يمكن تغيير مادة السطح الصلب عند إصلاح اللوحة؟
نعم. يمكن استخدام مادة مختلفة عند استبدال السطح الصلب. سبق أن حسّنت JINFENG مادة السطح الصلب لتناسب منتجات ذات مؤشر انسياب مصهور مرتفع.
